곰팡이 설계 및 제조 에서 FEA 응용 프로그램에 대한 포괄적 인 검토
곰팡이 혁신을위한 혁신적인 CAE 분석 방법, 이론 실습 통합을 통한 곰팡이 효율 향상. 직렬화 된 제품의 경우 구조 분석 모델을 조정하기 위해 파라 메트릭 설계 원칙을 적용 할 수 있습니다. 파라 메트릭 설계를 유한 요소 구조 분석과 통합함으로써 구조 매개 변수를 생성하여 분석 모델을 자동으로 생성하고 구조 평가를 완료 할 수 있습니다. 이것은 제품 구조를 크게 최적화하고 설계주기를 단축시키고 곰팡이 생산 품질을 향상 시키며 곰팡이 제조의 리드 타임을 줄입니다.
유한 요소 분석 (FEA) 솔루션
해상도 프로세스 및 방법 론적 접근과 함께 프로젝트 중에 발생하는 중요한 문제에 대한 설명. 유한 요소 방법 (FEM)의 기본 원리는 구조적 이산화와 관련이 있습니다. 이는 노드를 통해 상호 연결된 유한 수의 분석 가능한 요소로 복잡한 객체를 표현한 다음 변형 호환 조건 하에서 시스템을 해결합니다. 요소 수와 노드 수가 유한하기 때문에 '유한 요소 방법'이라고합니다. FEM을 기반으로 한 CAE 시스템의 경우 구조적 이산화가 핵심 개념으로 남아 있습니다. 경험적 데이터는 CAE 워크 플로에서 다음 시간 할당을 나타냅니다. 모델 준비 및 데이터 입력의 경우 40% -45%, 결과 해석 및 평가의 경우 50% -55%, 실제 계산 분석에는 약 5% 만 소비됩니다.

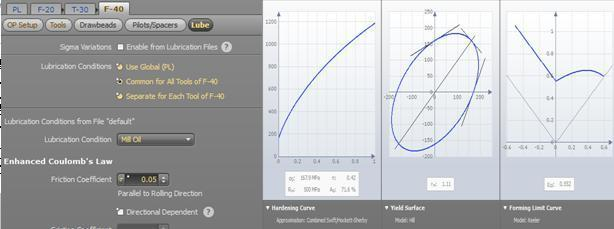

CAE 자료 데이터베이스 설정
일반적인 자료 및 분석 결과에 대한 문서. 최종 제품 비교를 사용하여 후 향적 분석을 수행하여 제품 표준을 설정합니다.
유한 요소 분석 (FEA) 사례 연구

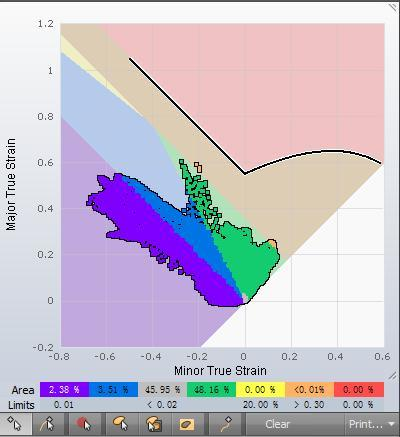

깊은 드로잉 다이 분석

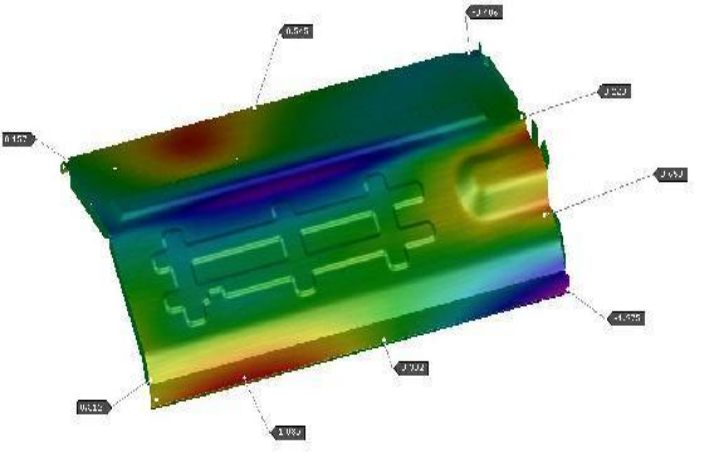

큰 굽힘에 대한 스프링백 분석

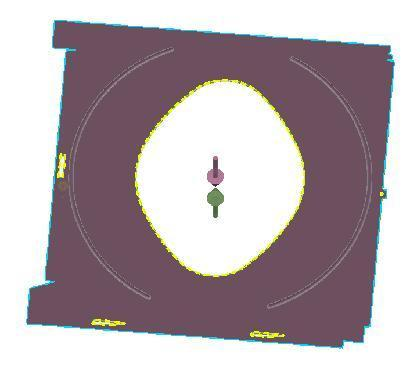

트림 라인 리버스 계산 분석

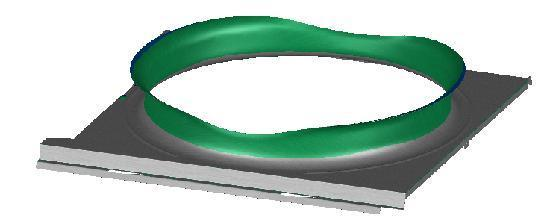

큰 구멍 플랜지 변형 분석

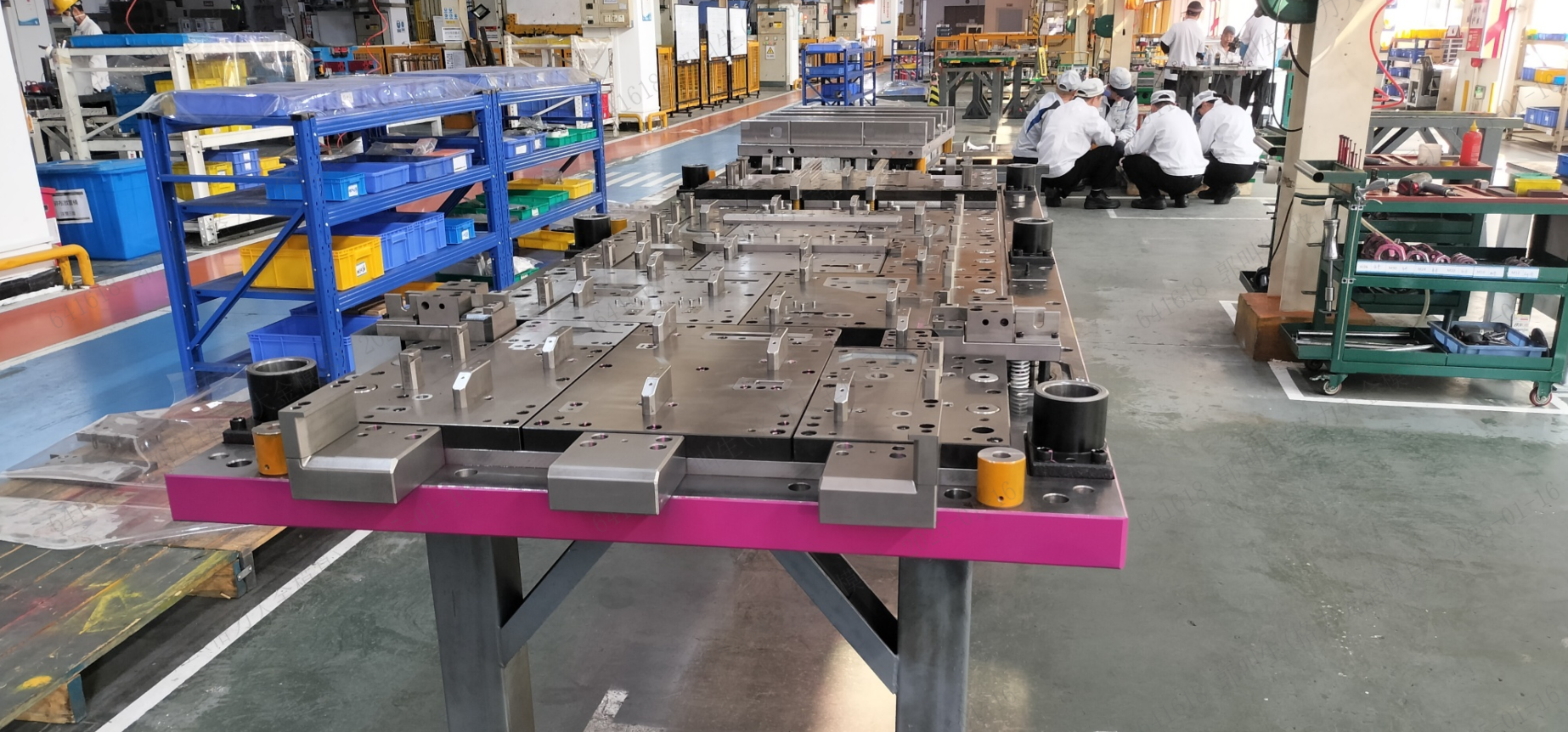

곰팡이 생산 에 대한 유한 요소 분석의 영향
유한 요소 분석을 활용함으로써 생산 효율이 향상되었고, 금형 개발주기가 단축되었고, 데이터 조정을 통해 사전 홀딩 단계에서 잠재적 인 문제가 시뮬레이션되고 수정되었으며, 직원 생산성이 향상되었으며, 작업 부하 강도가 감소했으며 전반적인 금형 개발 비용이 낮아졌습니다.
