사출 성형은 현대식 제조를 지배하며, 글로벌 플라스틱 가공의 32%를 차지합니다 (산업 추정치). 이 기술은 자동차, 소비자 전자 제품 및 의료 기기와 같은 산업 전반의 고정밀 부품을 대량 생산할 수 있습니다. 금형의 품질은 제품 공차 (정밀 금형의 경우 ± 0.02–0.05mm) 및 생산 비용에 직접 영향을 미치며, 제대로 설계되지 않은 금형은 스크랩 속도를 최대 15%증가시킵니다.
사출 금형 제조 공정에는 5 가지 중요한 단계가 포함됩니다.
(1) 제조 가능성 설계 (DFM) 분석
(2) 곰팡이 설계 및 시뮬레이션
(3) 정밀 가공
(4) 표면 처리 및 조립
(5) 테스트 및 최적화
AI 구동 금형 흐름 분석 및 5 축 CNC 가공과 같은 고급 기술은 최신 툴링에서 <2μm 정밀도를 보장합니다.
사출 성형은 현대식 제조의 초석으로 서서 전 세계 플라스틱 생산의 30% 이상을 차지합니다 . 이 다재다능한 프로세스는 자동차에서 의료 기기에 이르기까지 산업 전반의 복잡한 고정밀 구성 요소의 대량 제조를 가능하게합니다.
1.1 정밀도 및 확장 성 :
사출 성형은 ± 0.001 인치 정도의 단단한 공차를 달성하여 마이크로 게어, 의료 임플란트 및 자동차 커넥터와 같은 복잡한 부품을 생산할 수 없습니다. 자동화 된 워크 플로우를 통해 제조업체는 최소한의 결함이있는 수백만 개의 동일한 단위를 생산할 수 있습니다. 전자 제품과 같은 산업에는 스마트 폰 하우징 및 회로 보드 마운트와 같은 구성 요소가 밀리미터 수준 정확도가 필요합니다.
1.2 산업 간 응용 프로그램 :

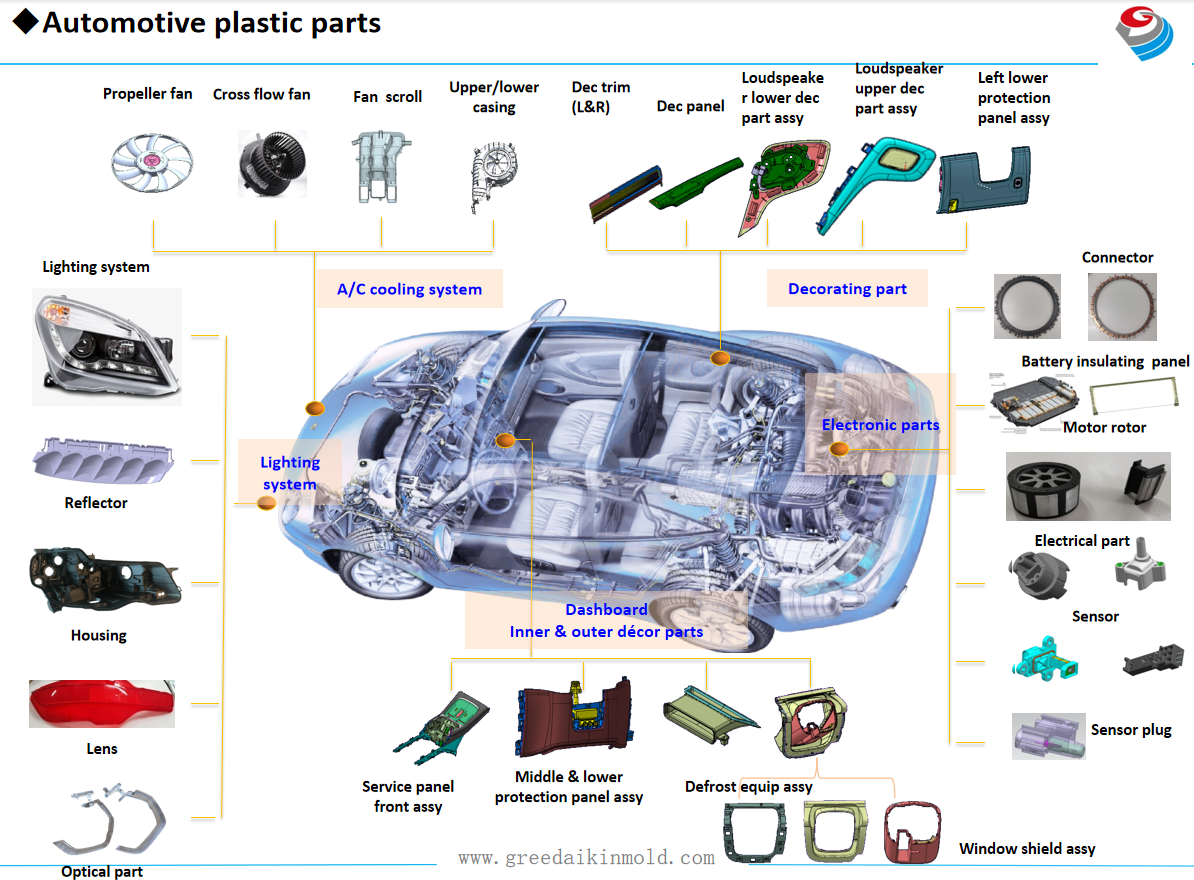

자동차 : 경량 부품 (예 : 범퍼, 대시 보드)은 차량 중량을 줄여 연료 효율을 향상시킵니다.
의료 : 주사기 및 수술 도구와 같은 멸균 생체 적합 장치는 ISO 인증 정밀도로 생산됩니다.
소비재 : 내구성있는 가정 용품 (예 : 플라스틱 용기, 장난감)은 저렴한 비용으로 제조됩니다.
전자 장치 : 커넥터 및 인클로저를위한 복잡한 형상은 장치의 보호 및 기능을 보장합니다.
1.3 경제 효율성 :
초기 곰팡이 비용은 10,000 ~ 100,000에 도달 할 수 있지만 단위당 비용은 규모에 따라 기하 급수적으로 감소합니다. 예를 들어, 100,000 개의 플라스틱 캡을 생산하면 작은 배치의 경우 5–10에 비해 개별 비용이 0.02–0.05로 줄어 듭니다. 강화 강철 (H13, S136)과 같은 고급 금형 설계 및 재료는 도구 수명을 50 만 ~ 1 백만 주기로 확장하여 ROI를 최대화합니다.
1.4 지속 가능성 및 혁신 :
주입 성형 성형에서 열가소성 폐기물의 85% 이상이 원형 경제 목표와 일치하여 생산으로 재활용됩니다. 컨 포멀 냉각 채널이있는 와 같은 새로운 트렌드는 바이오 기반 폴리머 및 하이브리드 몰드 에너지 소비를 20-30% 감소시키면서 사이클 효율을 유지합니다.
사출 금형 제조 공정은 설계 최적화, 정밀 엔지니어링 및 고급 제조 기술을 통합하는 세 심하게 조정 된 시퀀스입니다.
다음은 업계 벤치 마크 및 기술적 통찰력으로 지원되는 각 단계의 포괄적 인 고장입니다.
DFM은 제품 설계가 제조 기능과 일치하여 결함 및 비용을 최소화하도록합니다.
제품 설계 검증
초안 각도 최적화 : 부드러운 배출을 위해 최소 1 ° 초안 각도를 보장합니다.
벽 두께 균일 성 : 싱크 자국과 뒤틀림을 방지하기 위해 ± 10% 변화를 유지합니다.
게이트 포지셔닝 : 금형 흐름 분석을 사용하여 수지 흐름을 시뮬레이션하고 에어 트랩을 피하십시오.
주요 활동 :
도구 : 자동화 된 DFM 소프트웨어는 설계 결함 (예 : 언더컷, 얇은 벽)에 대한 즉각적인 피드백을 제공합니다.
재료 선택
열 안정성 : 엿보기와 같은 고성능 수지에는 강화 된 강철이있는 곰팡이가 필요합니다 (H13, S136).
사이클 수명 : 공구 강 (예 : P20)은 중간 규모 생산에 비용 효율적이며 베릴륨 구리 합금은 빠른 냉각에서 탁월합니다.
금형 흐름 시뮬레이션
충전 시간 (± 0.5S), 냉각 효율 (ΔT <5 ° C) 및 warpage 위험을 예측합니다.
가상 결함 감지를 통해 시험주기를 50% 줄입니다.
정밀 금형 설계는 부품 품질, 사이클 시간 및 공구 수명을 결정합니다.
핵심 디자인 요소
캐비티/코어 플레이트 : 분할 설계는 플래시를 최소화하기 위해 이별 라인과 정렬됩니다.
냉각 시스템 : 적합성 채널은 사이클 시간을 30% 줄이고 열 변형을 방지합니다.
배출 시스템 : 최적화 된 핀 배치는 데 몰딩 중에 부분 손상을 피합니다.
CAD 모델링 및 분석
언더컷 분석 : 슬라이드 또는 리프터가 필요한 기능을 식별합니다.
환기 설계 : 마이크로 홈 (0.02–0.05mm 깊이)은 가스 트랩을 방지합니다.
비판적 점검 :
재료 호환성
재료 | 경도 (HRC) | 가장 좋습니다 | 사이클 수명 |
|---|---|---|---|
P20 스틸 | 28–32 | 중간 규모 생산 | 500,000 사이클 |
H13 스틸 | 48–52 | 고음용 응용 프로그램 | 1m+ 사이클 |
알류미늄 | 20–25 | 프로토 타이핑 | 50,000 사이클 |
고급 가공은 미크론 수준의 정확도와 내구성을 보장합니다.
CNC 가공
5 축 CNC : 복잡한 형상에 대해 ± 0.005mm 공차를 달성합니다.
EDM/와이어 절단 : 미세한 기능을위한 날카로운 가장자리 (RA 0.4μm)를 만듭니다.
표면 향상
연마 : 미러 마감재 (RA 0.02μm) 마찰을 줄이고 부품 방출을 향상시킵니다.
크롬 도금 : 부식성을 위해 5–10μm CR2O3 층을 추가합니다.
텍스처 에칭 : 레이저 텍스처링은 기능 표면 (예 : 그립 패턴)을 생성합니다.
품질 관리
CMM 검사 : 치수 정확도를 확인합니다 (± 0.001mm).
툴링 시험 : 테스트 샷은 생산 조건에서 곰팡이 성능을 검증합니다.
최종 어셈블리는 원활한 생산 준비를위한 부품을 통합합니다.
구성 요소 통합
배출기 핀 : 오정렬을 방지하기 위해 0.01mm 이내에 정렬됩니다.
냉각 라인 누출 테스트 : 30% 과압 검사는 냉각수 누출을 보장하지 않습니다.
프로세스 유효성 검사
과학적 성형 : 데이터 중심 매개 변수 최적화 (예 : 80–120MPA 주입 압력).
대형 센서 : 실시간 온도 (± 1 ° C) 및 압력 (± 0.5%)을 모니터링하십시오.
지속적인 개선
근본 원인 분석 : Brittleness와 같은 주소 결함 (예 : 수분 제어, 회상 한계).
예측 유지 보수 : IoT 지원 금형은 마모 및 일정 수리를 추적합니다.
효율적인 생산은 최적화 된 매개 변수 및 지속 가능성 관행에 의존합니다.
사이클 시간 감소
컨 포멀 냉각 : 냉각 시간을 25–40%줄입니다.
고속 주입 : 500–1,000mm/s 속도는 충전 시간을 줄입니다.
지속 가능성 측정
재료 재활용 : 85% 열가소성 재사용 재사용.
에너지 효율적인 기계 : 모든 전기 프레스는 에너지 사용을 30%줄입니다.
사출 금형 산업은 정밀 가공, 스마트 제조 및 지속 가능한 관행의 발전으로 인해 변형적인 변화를 겪고 있습니다.
아래는 곰팡이 제조의 미래를 형성하는 최첨단 기술 및 새로운 트렌드에 대한 심층적 인 분석입니다.
고급 가공 기술은 정밀 표준을 재정의하여 미크론 수준 공차 및 복잡한 형상을 가능하게합니다.

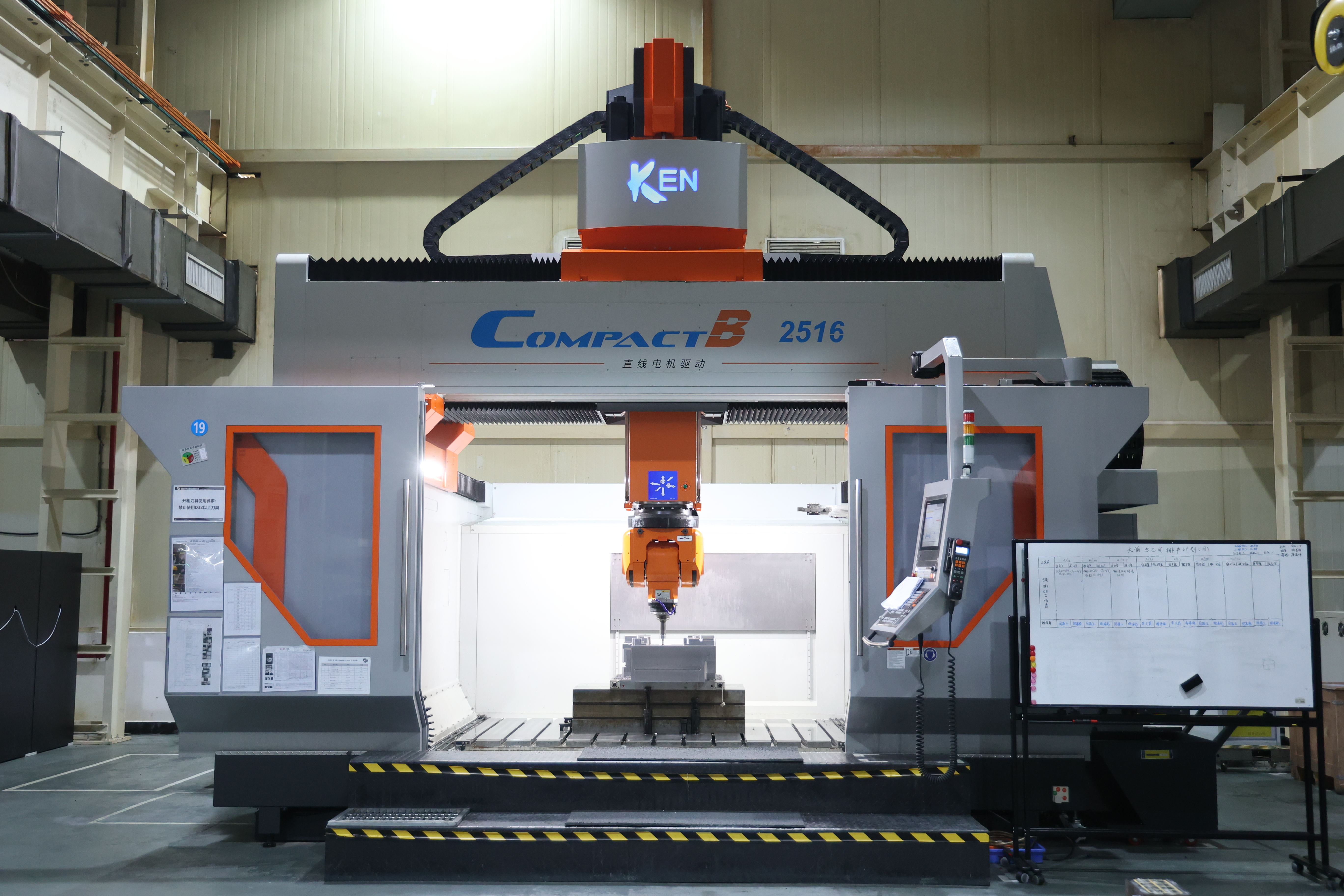

5 축 CNC 가공 :
최신 5 축 CNC 시스템은 마이크로 캐비티 및 프리폼 표면과 같은 복잡한 금형 구성 요소에 대해 ± 0.005mm 정확도를 달성합니다. 여러 설정을 제거 함으로써이 기술은 가공 시간을 30-50% 줄이면서 표면 마감 (RA ≤0.4μm)을 개선합니다. 적용에는 광학 렌즈 곰팡이 및 미묘한 정밀도가 필요한 의료 임플란트가 포함됩니다.
하이브리드 첨가제 제조 : 전통적인 CNC를 첨가 기술 (예 : DMLS)과 결합하면
곰팡이 내에서 이 채널은 열 관리를 최적화하여주기 시간을 25-40% 줄이고 warpage 결함을 최소화합니다. 컨 포멀 냉각 채널을 생성 할 수 있습니다 .
마이크로/나노 주입 성형 :
특수 기계 및 금형은 이제 10μm의 작은 기능을 갖춘 부품을 생산하여 마이크로 센서 및 웨어러블 장치에 중요합니다. 레이저-텍스트 표면 (RA 0.1–10μm)은 광학 성분을위한 반사 방지 코팅과 같은 기능을 향상시킵니다.
IoT, AI 및 데이터 중심 시스템은 프로세스 제어 및 예측 유지 보수에 혁명을 일으키고 있습니다.
AI 구동 금형 흐름 시뮬레이션 :
Autodesk Moldflow와 같은 도구는 머신 러닝을 사용하여 채우기 패턴, 냉각 효율 및> 85% 정확도로 warpage 위험을 예측합니다. 이는 시험주기를 50% 감소시키고 재료 폐기물을 최소화합니다.
인간 센서 네트워크 :
내장 센서는 온도 (± 0.5 ° C) 및 압력 (± 0.5 MPa)과 같은 실시간 매개 변수를 모니터링하여 생산 중에 동적 조정을 가능하게합니다. 예를 들어, 자동차 제조업체는이 데이터를 사용하여 백만주기 실행에 걸쳐 ± 0.01mm 부품 일관성을 유지합니다.
디지털 쌍둥이 및 산업 4.0 :
곰팡이의 가상 복제본은 다양한 조건에서 성능을 시뮬레이션하여 클램핑 력 및 분사 속도와 같은 매개 변수를 최적화합니다. Digital Twins를 채택한 회사는 20-30% 더 빠른 시장 시간과 15% 낮은 에너지 소비를보고합니다.
업계는 에너지 효율과 순환 경제 원칙을 우선시하고 있습니다.
바이오 기반 및 재활용 재료 :
생분해 성 폴리머 (예 : PLA) 용으로 설계된 곰팡이 및 재활용 열가소성은 탄소 발자국을 감소시킵니다. 예를 들어, FDA 규정 준수를 충족하는 동안 재활용 애완 동물 삭감 재료 비용을 사용한 식품 포장 금형.
에너지 효율적인 기계 :
모든 전기 분사 성형기는 유압 상대보다 30-50% 적은 에너지를 소비합니다. 재생 제동 시스템은 감속 중에 에너지를 추가로 회복하여 ISO 50001 지속 가능성 표준을 달성합니다.
폐쇄 루프 재활용 :
Advanced Respind 시스템은 생산주기 내에서 Intretech와 같은 자동차 공급 업체는이 기술을 통합하여 제로 랜드 필수 대상을 달성합니다. 열가소성 폐기물의 85-90%를 재사용합니다.
차세대 기술은 전례없는 기능을 잠금 해제하고 있습니다.
AI-OP 최적화 설계 (생성 AI) :
알고리즘은 응력 분포 및 재료 특성을 분석하여 경량의 고 강성 금형 구조를 생성합니다. 이것은 내구성을 향상시키면서 재료 사용량을 15-20% 줄입니다.
로봇 연마 및 조립 :
비전 시스템이 장착 된 공동 로봇 (COBOT)은 미러 연마 (RA 0.02μm) 및 정밀 조립을 수행하여 의료 곰팡이 생산에서 99.9% 결함이없는 출력을 달성합니다.
스마트 표면 처리 :
플라즈마 강화 PVD 코팅과 같은 혁신은 유리로 채워진 나일론과 같은 연마 수지로도 곰팡이 수명을 3-5 × 씩 연장합니다. 크롬 도금 및 나노 세라믹 층도 부식 저항을 향상시킵니다.
Zhuhai Gree Daikin Precision Mold Co., Ltd. (GDM)는 제품 타당성 분석 및 곰팡이 설계에서 대량 생산 유지 관리에 이르기까지 풀 사이클 금형 개발에 대한 30 년의 전문 지식을 갖춘 주입 몰딩의 주요 통합 솔루션 제공 업체입니다. 최첨단 R & D 기능을 활용하여 가정 기기, 자동차 부품, 의료 기기 및 새로운 에너지 장비를 포함한 9 개의 주요 산업에 대한 고정밀 금형 (± 0.005mm 공차)을 전문으로하여 500 개 이상의 글로벌 고객에게 서비스를 제공합니다.
• 변형 제어 : 최적화 된 냉각 시스템 + 금형 흐름 분석 + 압력 보유 시뮬레이션은 AC 패널과 같은 대규모 구성 요소의 경우 <0.15mm로 변형을 줄입니다.
• 가스 보조 성형 : 다중 물리 커플 링 분석은 가스 채널을 정확하게 찾아 전자 키보드 프레임에서 용접 라인을 제거합니다.
• 얇은 벽 성형 : Moldflow® 시뮬레이션은 구조적 무결성을 유지하면서 하위 시트 곰팡이에 1.2mm 벽 두께를 활성화합니다.
• 스마트 시험 시스템 : 전체 범위의 시험기 (1300T ~ 180T)는 빠른 프로토 타이핑 및 현장 프로세스 검증을 지원합니다.
금형 최적화 허브
수명주기 예측 시스템은 곰팡이 내구성을 30% 연장합니다.
통합 된 페인팅 프리 성형은 후 처리 비용을 25% 감소시킵니다.
정밀 생산 라인
200+ 고정밀 5 축 가공 센터
40% 더 빠른 흑연 전극 처리
인라인 CMM 검사는 100% 차원 준수를 보장합니다
품질 보증 프레임 워크
3 계층 품질 문 : CAE 분석, 시험 검증, 대량 생산 모니터링
72 시간 전 세계 판매 서비스
이중 언어 공학 지원 (EN/JP)
사출 성형의 미래에 대한 GDM의 비전은 지능형 자동화 , 지속 가능한 제조 및 세계화 된 협업의 세 가지 변형 기둥에 고정되어 있습니다 . 이러한 전략적 우선 순위는 산업 표준을 재정의하고, 운영 우수성을 유도하며, 전 세계 고객에게 비교할 수없는 가치를 제공 할 것입니다.
기술 구현
AI-OP 최적화 금형 설계 :
200,000 개 이상의 과거 데이터 세트에 대한 독점 알고리즘 배포 중요한 프로세스를 자동화합니다.
GATE 게이트 배치 인텔리전스 : 동적 흐름 시뮬레이션을 통해 불균형을 8%에서 <1.5%로 줄입니다.
▸ 자체 생성 방출 시스템 : 핀 스트레스 균일 성을 90% 향상시키면서 설계 시간을 40% 줄입니다.
▸ 실시간 충돌 감지 : 물리 기반 디지털 쌍둥이를 통해 툴링 충돌의 95%를 제거합니다.
스마트 생산 셀 :
IoT 센서를 1300T – 180T 프레스와 통합하여 활성화하기 위해 :
▸ 자체 조정 매개 변수 : 자동 보정 클램핑 력 (± 1.5%) 및 재료 점도 변화에 따른 냉각 속도.
predictive 유지 보수 : 진동/온도 이상 탐지를 통해 계획되지 않은 다운 타임을 60% 줄입니다.
기술 구현
원형 재료 시스템 :
: 바이오 기반 수지 : 2026 년까지 15 개 이상의 탄소 중립 중합체 발사, ISO 14067 인증으로 검증되었습니다.
▸ 폐쇄 루프 재활용 : 고광택 소비자 전자 장치 주택에서 98%의 재사용 재사용을 달성합니다.
에너지 중립 공장 :
▸ 태양열 프레스 : 2027 년까지 옥상 PV 시스템을 통한 에너지 수요의 35%를 상쇄합니다.
▸ 유압 하이브리드 : 서보 구동 펌프를 통해 1000T+ 기계에서 전력 소비를 45% 줄입니다.
제로 폐기물 툴링 :
tool 물이없는 냉각 : 12,000 톤/연간 폐수를 제거하기 위해 그래 핀 강화 성상 채널을 채택합니다.
▸ AI 폐기물 분석 : 예측 샷 볼륨 최적화를 통해 재료 과잉을 22% 줄입니다.
기술 구현
Unified Digital Platform : Cloud
기반 공동 디자인 : VR 지원 설계 리뷰를 통해 20 개 이상의 시간대에 걸쳐 실시간 협업을 가능하게합니다.
▸ 표준화 된 툴링 라이브러리 : Engel, Arburg 및 Haitian Press와 호환되는 5,000 개 이상의 사전 검증 금형 구성 요소.
지역 혁신 허브 :
▸ 유럽 (2025) : 자동차 마이크로 폴딩 전문가 (± 0.02mm).
▸ 북미 (2026) : 의료 등급 실리콘 오버 몰딩 솔루션을위한 미시간 허브.
민첩한 공급망 :
ch 블록 체인 추적 성 : FDA/REACH 준수를위한 재료 기원을 보장합니다.
