소개
제조 산업은 정밀 엔지니어링 및 자동화의 발전으로 인해 변형 단계가 진행되고 있습니다. 이 혁명의 최전선에는 복잡한 부품 제작에서 가능한 것의 경계를 재정의 한 기술적 경이로움 인 5 축 가공 센터가 있습니다. 이러한 정교한 시스템은 CNC (컴퓨터 수치 제어) 기술의 정점을 나타내며, 최고 수준의 정확도와 기하학적 복잡성을 요구하는 산업에 비교할 수없는 기능을 제공합니다.
5 축제 가공 센터는 5 개의 다른 축 (X, Y, Z 선형 축 및 2 개의 회전 축)을 따라 동시 이동이 가능한 고급 CNC 시스템으로 전통적인 3 축 기계에 비해 우수한 정밀도 및 효율로 매우 복잡한 부품을 생산할 수 있습니다. 이 포괄적 인 가이드는 5 축 가공 기술의 기술 사양, 장점, 응용 프로그램 및 향후 트렌드를 탐색합니다. 우리는 이러한 시스템이 어떻게 현대 정밀 제조를 변화시키는 지, 오늘날의 엔지니어링 문제를 충족시키는 데 필수 불가결 한 이유를 살펴 보겠습니다.
목차
5 축 CNC 가공 기술 이해
5 축 가공 센터의 주요 장점
5 축 시스템의 산업 응용
기술 사양 및 기계 구성
5 축 가공 기술의 새로운 트렌드
제조 분야에서 5 축 솔루션 구현
5 축 CNC 가공 기술 이해

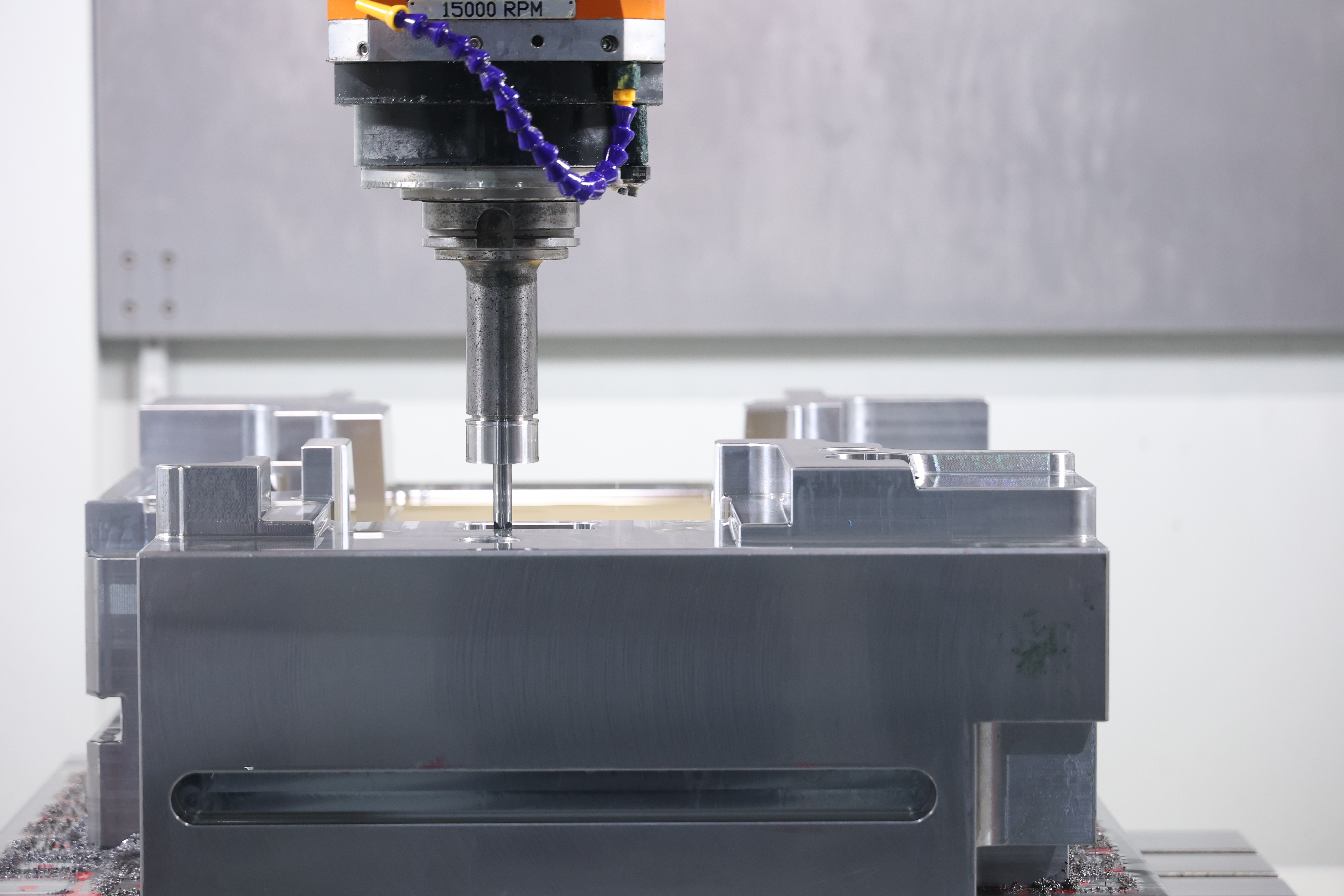

5 축 CNC 가공은 절단 도구가 5 개의 다른 축을 따라 동시에 움직여 단일 설정에서 복잡한 형상이있는 복잡한 부품을 생성하는 제조 공정을 나타냅니다.
기존 CNC 기계는 3 개의 선형 축 (X, Y 및 Z)을 따라 작동하여 여러 설정없이 복잡한 모양을 기계화하는 능력을 제한합니다. 5 축 시스템은 두 개의 회전 축 (일반적으로 A와 B로 지정됨)을 추가하여 절단 도구가 거의 모든 방향에서 공작물에 접근 할 수 있도록합니다. 이 다축 기능은 기본적으로 제조 패러다임을 변화시켜 다음을 가능하게합니다.
재배치없이 여러 각도에서 동시에 가공
3 축 기계에서는 복잡한 윤곽과 언더컷의 생성
도전적인 부분 형상에 대한 도구 액세스 향상
특수 비품 및 맞춤형 툴링의 필요성이 줄어 듭니다
기계 설계에는 부분 특성 및 생산 목표에 따라 기울어 진 경고 테이블 또는 스위블 스핀들 헤드가 특징입니다. 최신 시스템에는 복잡한 형상에 걸쳐 정확한 절단 위치를 유지하기 위해 RTCP (회전 공구 센터 포인트)가 포함 된 고급 제어 소프트웨어도 포함됩니다.
5 축 가공 센터의 주요 장점
5 축제 가공 센터는 기존 가공에 비해 4 가지 주요 장점을 제공합니다. 설정 감소, 정밀도, 표면 마감화가 향상 및 3 축 기계에서 불가능한 복잡한 형상을 기계화하는 능력.
| 혜택 | 영향 |
|---|---|
| 설정 시간 감소 | 전환 시간의 최대 80% 감소 |
| 정확도가 향상되었습니다 | 누적 포지셔닝 오류 제거 |
| 인건비가 낮습니다 | 운영자 개입 감소가 필요했습니다 |
5 개의 축을 통한 연속 이동은 최적의 공구 참여를 허용하여 공구 편향을 줄이고 치수 정확도를 높일 수 있습니다. 향상된 표면 마감재는 도구 수명을 확장하고 2 차 처리 요구를 최소화하여 더 나은 공구 방향 제어를 통해 달성됩니다.
5 축 시스템의 산업 응용
5 축제 가공 센터는 고정밀의 복잡한 부품을 효율적으로 생산하는 능력으로 인해 자동차, 에너지 및 정밀 도구와 같은 다양한 산업에서 점점 채택되고 있습니다.
자동차 부문 에서 5 축 기계는 고급 차량의 고성능 엔진 구성 요소, 변속기 부품 및 경량 구조 요소를 제조하는 데 사용됩니다. 여기에는 복잡한 냉각 채널, 정밀 기어 구성 요소 및 복잡한 서스펜션 부품이 포함됩니다.
에너지 부문 은 터빈 구성 요소, 열교환 기 부품 및 타이트한 공차 및 고급 재료가 필요한 기타 성능 크리티컬 시스템을 가공하는 능력으로부터 이익을 얻습니다.
Mold and Die Manufacturing은 또한 단일 설정에서 복잡한 캐비티, 윤곽 및 미세한 표면 마감을 만들기 위해 5 축 가공을 활용하여 처리 시간을 크게 개선하고 후 처리를 줄입니다.
기술 사양 및 기계 구성
최신 5 축제 센터는 다양한 축 배열, 드라이브 기술 및 정밀 강화 기능을 갖춘 다양한 구성으로 제공되어 다양한 제조 요구 사항을 충족합니다.
기계 구성 :
테이블 테이블 구성 : 작업 테이블의 회전 축; 작고 무거운 부품에 적합합니다.

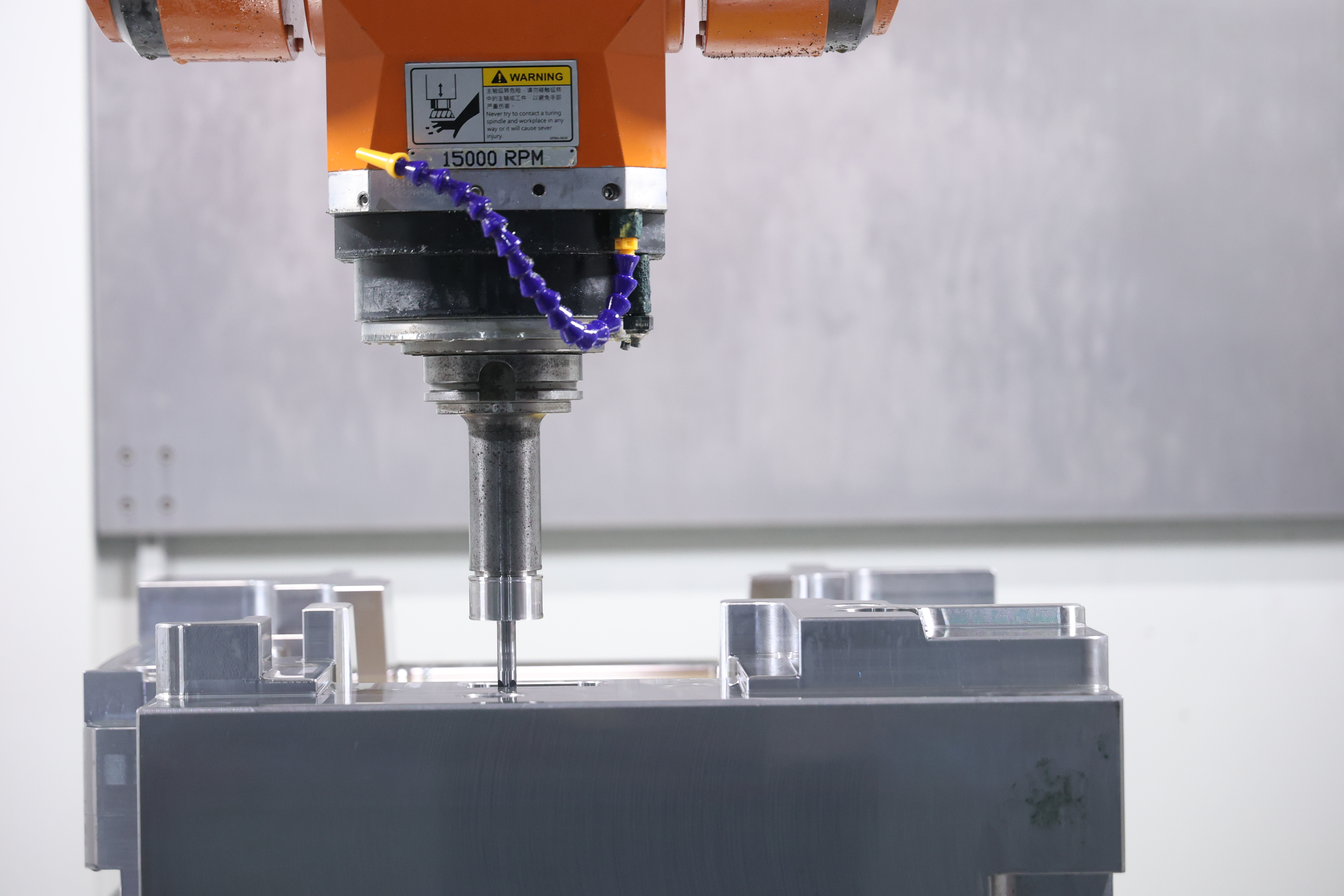

헤드 헤드 구성 : 스핀들 헤드의 회전 축; 형상이 다양한 크고 키가 큰 부품의 경우 더 좋습니다.
주요 기술 기능 :
직접 드라이브 로터리 테이블
고 토크 스핀들 모터
열 보정 시스템
고압 냉각수 전달 (최대 70 바)
진동 감금 구조
최적화 된 공구 경로를위한 RTCP 지원 컨트롤
이러한 기능은 탁월한 정밀도, 반복성 및 장기 기계 안정성을 보장합니다.
5 축 가공 기술의 새로운 트렌드
5 축 가공의 새로운 트렌드에는 디지털 통합, 소프트웨어 발전, 더 똑똑한 도구 및 하이브리드 제조가 포함됩니다.
주요 개발 :
Industry 4.0 : 실시간 모니터링, 클라우드 분석, 예측 유지 보수 및 자동 도구 관리
절단 도구 진화 : 고급 코팅, 새로운 형상 및 센서 가축 '스마트 도구 '
CAM 소프트웨어 : 충돌 회피, 적응 형 전략, 도구 방향 최적화 및 전체 경로 시뮬레이션
하이브리드 시스템 : Net-Net 자형 생산 및 정밀 마감재를위한 부가 제조와 통합
이러한 혁신은 연결된 데이터 중심 제조 환경에서 5 축 가공의 기능, 신뢰성 및 효율성을 확장하고 있습니다.
제조 분야에서 5 축 솔루션 구현
5 축 기술을 채택하려면 장비, 인력 및 워크 플로 통합을 고려하는 전략적 접근이 필요합니다.
구현 고려 사항 :
부품 요구 사항 : 복잡성, 공차 및 배치 크기를 평가합니다
기계 사양 : 작업 봉투 및 모션 구성 일치 부품
소프트웨어 : CAM 도구가 전체 5 축 기능을 지원하는지 확인하십시오
인력 교육 : 프로그래밍, 도구 경로 시뮬레이션 및 기계 작동에 필수
교육 프로그램은 기계 운동학, 고급 캠 작업 및 도구 수명 및 표면 품질을 극대화하기위한 전략에 중점을 두어야합니다.
기존 프로세스와의 통합은 생산을 간소화하고 병목 현상을 줄일 수 있습니다. 운영을 통합하는 능력은 다음으로 번역됩니다.
상점 바닥 발자국 감소
자재 취급 비용 절감
더 빠른 제품 처리
선불 투자는 종종 품질,주기 시간 및 유연성의 개선으로 상쇄됩니다.
결론
5 축제 가공 센터는 차수 제조 기술의 최첨단을 나타냅니다. 이는 다양한 산업에서 복잡한 고정밀 구성 요소를 생산하는 데 비교할 수없는 기능을 제공합니다. 이 시스템을 통해 제조업체는 이전에는 달성 할 수 없었던 효율성과 기하학적 복잡성을 달성 할 수 있습니다.
기계 제어, 소프트웨어 및 툴링은 계속 발전함에 따라, 특히 산업 4.0 생태계에 통합함에 따라 5 축 가공이 더 똑똑하고 빠르며 접근하기 쉬워지고 있습니다. 경쟁력 있고 혁신적인 상태를 유지하려는 제조업체의 경우 5 축 가공은 단순한 업그레이드가 아니라 전략적 필수입니다.
앞으로도, 첨가제 제조 및 AI로 5 축 가공의 수렴은 훨씬 더 급진적 인 발전을 약속하여 현대 제조에서 전례없는 수준의 유연성과 생산성을 가능하게합니다.
