■ 곰팡이 설계
금형베이스의 길이 또는 폭이 800mm (포함)를 초과하는 금형은 4 개 이상의 한계 블록으로 설계되어야합니다. 다른 경우, 한계 블록의 수는 이젝터 핀 구멍의 수에 따라 조정될 수 있지만 이젝터 핀 구멍 수보다 적지 않아야합니다.
대칭 배열을 보장하십시오.
일반적으로 한계 블록은 이젝터 핀 구멍 바로 위 또는 근처에 위치해야합니다.
■ 설계 방법
한계 블록은 3D 금형 구조에 직접 설계되고 이젝터 플레이트에 균일하게 조립되어야합니다 (아래 그림과 같이). 금형 기본 제조업체가 직접 가공해야합니다.

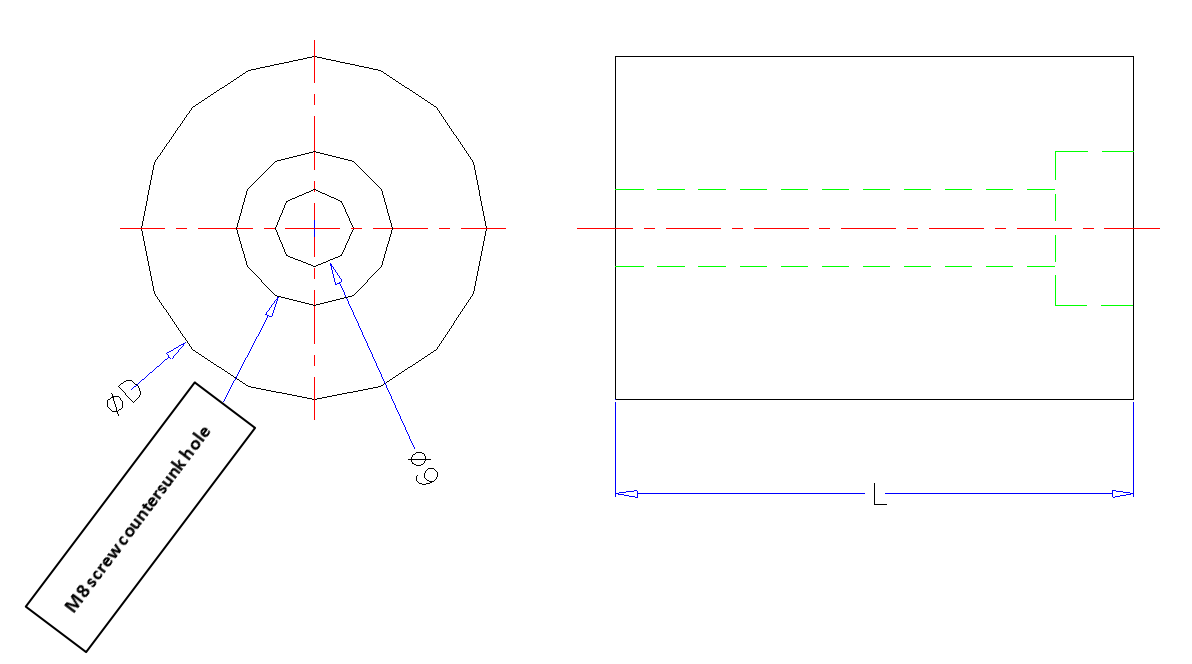

■ 마개의 치수
외경 | 나사를 사용하십시오 | 긴 | 알아채다 |
φ30 | M8 | 실제 상황에 따라 | 다이 플레이트 너비 ＜ 400 mm |
φ50 | M8 | 실제 상황에 따라 | 다이 플레이트 너비 ≥400 mm |
배치를 결정할 때, 이젝터 핀, 이젝터 슬리브, 앵글 리프터,지지 기둥, 스프링로드로드 또는 이젝터 플레이트 가이드 기둥에 대한 간섭이 없는지 확인하기 위해 유연한 조정을해야합니다.
