여유 공간의 크기와 그 분포가 균일한지 여부가 전단 모서리 품질, 치수 정확도, 블랭킹 힘 및 블랭킹 부품의 다이 수명에 직접적인 영향을 미친다는 것이 실무를 통해 입증되었습니다. 틈새 크기는 적절한 틈새, 과도한 틈새, 부족한 틈새의 세 가지 조건으로 분류할 수 있습니다.
(1). 스탬핑 다이의 엣지 상태
간격이 적절하면 펀치 및 다이 절단 모서리에서 생성된 균열이 재료 분리 중에 일치하여 롤오버 및 버가 최소화된 상대적으로 직선이고 부드러운 전단 모서리가 생성되어 부품 품질이 높아집니다. 그러나 적절한 간격은 절대적인 값이 아니라 좋은 전단 모서리를 가진 부품을 얻을 수 있는 특정 범위입니다. 여유 공간이 과도하면 펀치와 다이 가장자리의 균열이 일치하지 않습니다. 펀치 가장자리 근처의 균열은 다이 가장자리 근처의 균열 내부에 있습니다. 재료가 크게 늘어나 버니싱된 영역이 줄어들고 버, 롤오버 및 테이퍼가 증가합니다. 반대로, 틈새가 불충분하면 균열이 다시 일치하지 않고 펀치 쪽 균열이 다이 쪽 균열 외부에 위치하여 전단 표면에 2차 광택 영역이 형성되고 그 사이에 적층 및 버가 발생합니다.
(2). 치수 정확도에 관하여
블랭킹 또는 피어싱 후 탄성 회복(스프링백)은 치수 정밀도에 영향을 미칩니다. 틈새가 특정 임계값보다 낮으면 압축 변형으로 인해 블랭킹된 부품 크기가 다이 치수를 초과하고 탄성 회복으로 인해 펀치 구멍 크기가 펀치보다 작아집니다. 반대로, 틈새가 특정 임계값을 초과하면 인장 변형으로 인해 블랭킹된 부품 크기가 다이보다 작아지고 탄성 회복으로 인해 펀치 구멍 크기가 펀치를 초과하게 됩니다. 블랭킹 및 피어싱 정확도에 대한 클리어런스의 영향은 다르며 재료의 롤링 결 방향과도 관련이 있습니다.

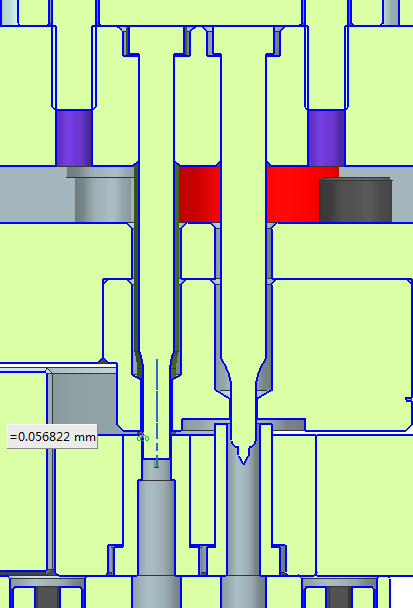

(3) . 블랭킹력과 금형 수명 에 대하여
클리어런스가 클수록 블랭킹 력이 어느 정도 감소하고 스트리핑 력과 배출력도 감소합니다. 블랭킹 중에 가공물은 펀치와 다이의 절삭날에 측면 압력을 가하고 펀치와 펀치 구멍 사이, 다이와 블랭킹된 부품 사이에 마찰이 존재합니다. 간격이 작을수록 측면 압력과 마찰이 커집니다. 더욱이, 다이 자체의 고유한 제조 및 조립 오류로 인해 펀치가 다이 표면에 완벽하게 수직일 수 없으며 클리어런스 분포가 완전히 균일할 수 없습니다. 따라서 간격이 최소화되면 펀치와 다이의 절삭날 마모가 가속화되어 수명이 단축됩니다. 클리어런스가 클수록 펀치/다이 측면과 재료 사이의 마찰이 줄어들어 클리어런스 분포가 균일하지 않아 발생하는 부작용이 완화되고 다이 수명이 향상됩니다. 그러나 간격이 너무 크면 공작물의 굽힘이 그에 따라 증가하여 펀치 및 다이 절단 가장자리의 단면에 압축 응력이 고르지 않게 분포됩니다. 이로 인해 치핑이나 소성 변형이 발생하기 쉽고 다이 수명에도 해를 끼칩니다.
(4). 펀칭 간격이 제품에 미치는 영향
요약하면, 블랭킹 클리어런스 제어는 판금 다이 설계 및 공정의 핵심입니다. 논의한 바와 같이 틈새가 적절한지 여부는 제품의 표면 마감과 치수 정확도를 직접적으로 동시에 결정하며 생산 에너지 소비 및 다이 내구성에 중대한 영향을 미칩니다. 이는 고립된 가치가 아니라 재료 특성, 제품 요구 사항 및 생산 비용을 연결하는 엔지니어링 균형점입니다.
따라서 성공적인 금형 설계는 '적절한 클리어런스, 과도한 클리어런스, 부족한 클리어런스'의 세 가지 조건에 의해 발생하는 연쇄 반응을 깊이 이해하고, 정밀한 계산과 축적된 경험을 통해 클리어런스를 최적 범위 내에서 최적화하고 안정화시키는 데 달려 있습니다. 이 핵심을 마스터하는 것은 블랭킹 부품의 높은 품질과 일관성을 보장하고 궁극적으로 생산 효율성과 다이 경제성을 극대화하는 데 필수적입니다.
